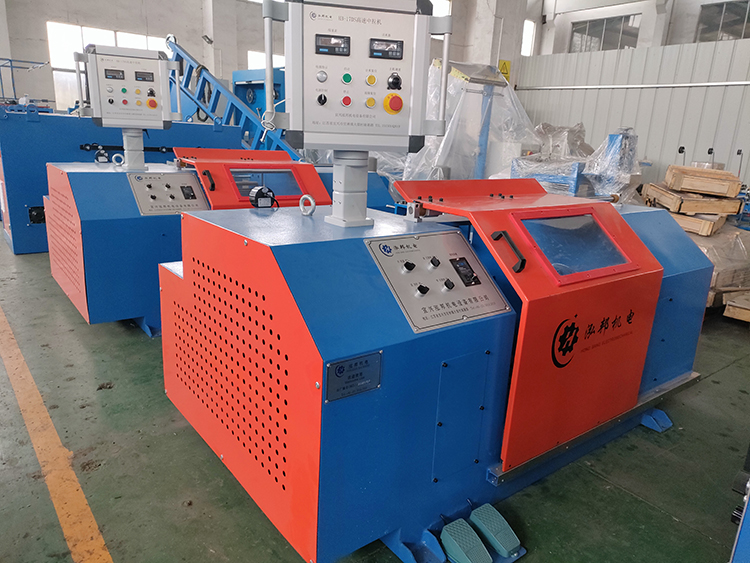

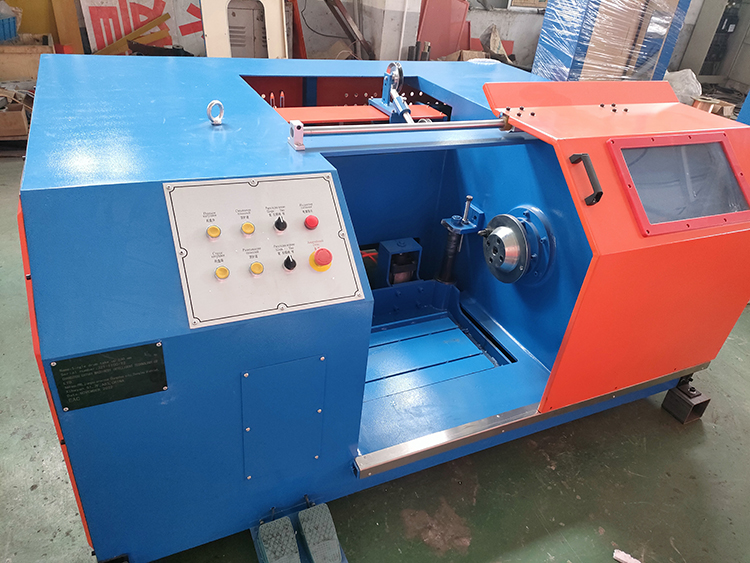

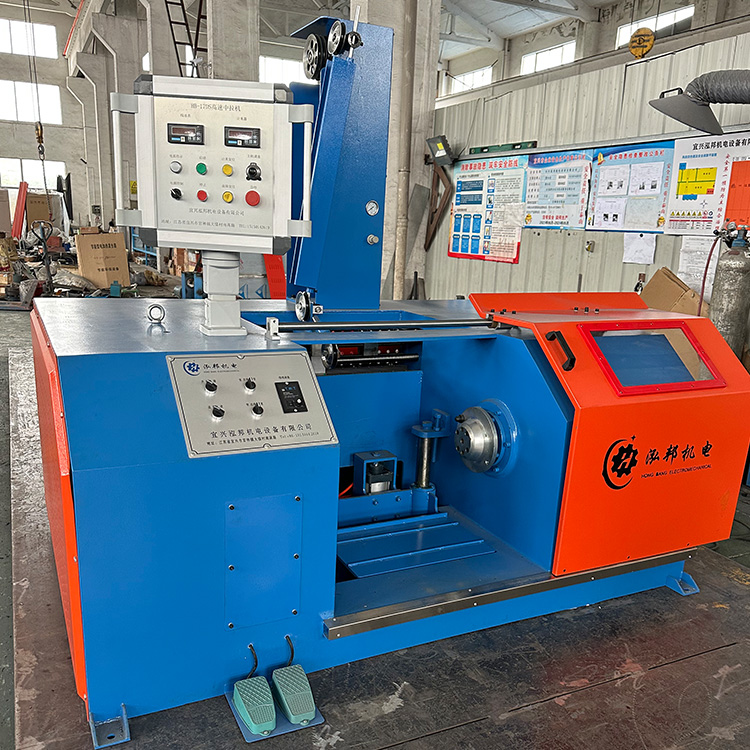

无轴收线机
商品详情
性能特点
技术参数
WS630是属于高速盘式收线机型。收线机控制面板上装有急停开关，防护门装设保护开关，可连接其他设备的电控系统，实现联机保护。收线机可选择直流或交流变频控制；排线装置采用独立电机驱动，通过电子调速可调节排距；排位是采用行程开关调节，用户可根据收线盘的宽度，通过丝杆进行调整。所使用的收线盘由用户自备，尺寸按双方确认的线盘图纸设计制造。
6-1、型式：无轴顶针式，线盘外径MAX630mm。在更换线盘大小以后，电气控制自动调整到同步状态。
6-2、使用马力：AC15交流电机 ，AC15KW变频器驱动。
6-3、载铜量：500KG/MAX。
6-4、使用线轴： 线轴尺寸：φ400mm~φ630mm
6-5、制动：气压碟式刹车。
6-6、传动：传动三角皮带
6-7、排线：型式：直线式。
l 齿形皮带传动。
l 排线轮材质：合金铝，沟面喷焊氧化铝。
l 排线宽：480mm/MAX。
l 排距：固定式
l 排线宽调整：微动开关调牙杆方式。
6-8、上下轴方式：气动托盘上下盘。
驱动气压: ≥0.4MPa
6-9、顶针方式： 气动
6-10、 带有气压检测功能，低于工作气压设备自动停车
6-11、安全罩：卷取线轴部分全密闭式，附一处检视窗口，传动部分半密闭式。
